PCB設計爬電距離要求與走線規則有哪些?PCB設計爬電距離要求與走線規則

　　一站式PCBA智造廠家今天為大家講講PCB設計爬電距離要求與走線規則有哪些?PCB設計爬電距離要求與走線規則。在PCB設計中，爬電距離和走線規則是關鍵的考慮因素，尤其是在高壓電路和高頻電路的設計中。這些規則和要求旨在確保電路板的可靠性、穩定性和安全性。

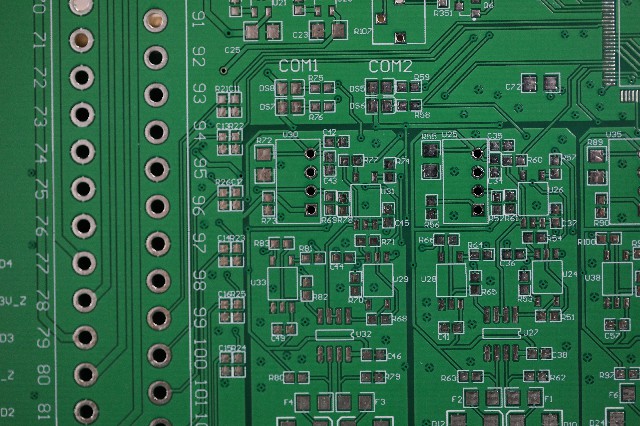

　　PCB設計爬電距離要求與走線規則

　　爬電距離要求：

　　1. 定義： 爬電距離是指電路板上兩個電氣點之間沿表面的最短距離，以防止電氣擊穿和漏電。

　　2. 規定標準： 爬電距離的要求通常根據電路板上的電壓等級和環境條件而定。例如，高壓電路需要更大的爬電距離。國際電工委員會(IEC)和其他標準化組織通常提供了相應的標準，例如IEC 60664。

　　3. 考慮因素： 爬電距離受到環境溫度、濕度等因素的影響，因此在設計中需要考慮這些因素。此外，需要注意不同層之間和不同元件之間的爬電距離。

　　4. 防護： 在高壓區域，可以采用絕緣材料、阻擋板或其他隔離措施來增加爬電距離，確保電路板的安全運行。

　　走線規則：

　　1. 線寬和線間距： 走線規則包括定義線寬和線間距，這取決于電路板上的電流、阻抗和制造工藝。通常，高頻信號要求更精細的線寬和線間距。

　　2. 阻抗控制： 對于高頻電路，如微帶線、射頻線路等，需要控制阻抗以確保信號的穩定傳輸。阻抗控制通常通過走線寬度、線間距和層間距等來實現。

　　3. 差分對： 對于差分信號，需要確保差分對之間的匹配性，包括線寬、線間距等。這有助于減小差分信號對周圍環境的敏感度。

　　4. 信號完整性： 走線規則也涉及到信號完整性的考慮，包括減小信號回傳路徑、降低串擾、控制電磁輻射等。

　　5. 熱管理： 合適的走線規則還涉及到電路板的熱管理，確保在高功率元件周圍有足夠的散熱。

　　綜合來說，在PCB設計中，爬電距離和走線規則是維護電路板性能和可靠性的關鍵因素。設計人員應該根據具體的應用需求和標準要求制定適當的規則，確保電路板的正常工作和長壽命。
