    為什么PCBA加工要把過孔堵上?PCBA加工把過孔堵上的原因

    來源:m.jiahaoda.com 作者:領卓PCBA 發布時間:2025-11-17 09:06:25 點擊數: 關鍵詞:PCBA加工

      一站式PCBA加工廠家今天為大家講講為什么PCBA加工要把過孔堵上?PCBA加工把過孔堵上的原因。PCBA(印刷電路板組裝)加工中堵上過孔(Via)的主要目的是為了滿足特定設計需求、提升產品性能或適應特殊應用場景,具體原因可從以下幾個方面分析:

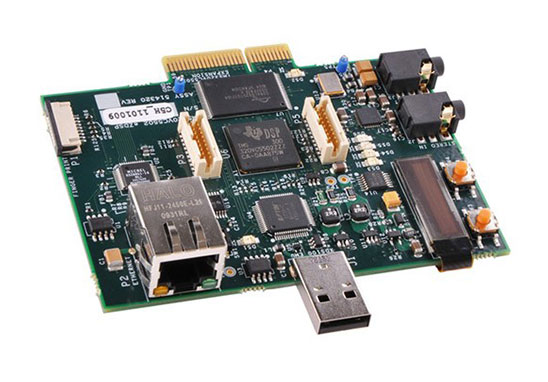

    PCBA加工

      PCBA加工把過孔堵上的原因

      1. 防止焊料流動,避免短路風險

      波峰焊或回流焊過程:在焊接過程中,熔融的焊料可能通過過孔滲透到另一面,導致:

      相鄰焊點短路:焊料從過孔溢出到其他元件引腳或焊盤上。

      焊盤空洞:過孔吸走焊料,導致焊盤焊接不飽滿,影響機械強度和電氣連接。

      堵孔材料:通常使用阻焊膜(Solder Mask)或?qū)S枚驴撞牧?如樹脂)填充過孔,形成物理屏障,阻止焊料流動。

      2. 滿足高密度布線需求

      多層板設計:在高層數PCB中,過孔可能貫穿多層,若不堵孔,可能導致:

      信號干擾:高速信號通過過孔時,可能因阻抗不連續或串?dāng)_影響信號完整性。

      布局限制:堵孔后,過孔不再占用空間,允許更緊湊的元件布局,提升PCB利用率。

      背鉆技術(Backdrill):通過堵孔后鉆孔去除多余銅層,減少信號傳輸中的反射和損耗,適用于高速信號(如USB 3.0、HDMI等)。

      3. 增強機械強度與可靠性

      防止PCB分層:在振動或熱循環環境下,未堵孔的過孔可能因應力集中導致PCB分層或開裂。

      提升抗沖擊能力:堵孔材料(如樹脂)可填充過孔內部,增強PCB結構穩定性,適用于軍工、汽車等高可靠性場景。

      4. 滿足特殊工藝要求

      選擇性波峰焊(Selective Soldering):需堵住非焊接區域的過孔,避免焊料污染其他元件或區域。

      壓接連接器(Press-Fit Connectors):過孔需堵孔以防止壓接時銅箔變形或短路。

      埋孔(Buried Via)與盲孔(Blind Via):為隱藏內部連接,需通過堵孔實現多層板間的電氣隔離。

      5. 優化熱管理

      散熱設計:在需要局部散熱的PCB區域,堵孔可減少熱傳導路徑,或通過填充導熱材料(如金屬)增強散熱效率。

      避免熱應力集中:堵孔可平衡PCB各層熱膨脹系數差異,減少因溫度變化導致的變形。

      6. 符合行業標準與認證要求

      IP防護等級:如需達到IP67等防塵防水標準,堵孔可防止水分或異物通過過孔進入PCB內部。

      EMC/EMI設計:堵孔可減少電磁輻射泄漏,滿足電磁兼容性(EMC)要求。

      7. 降低制造成本

      減少返工率:堵孔可避免因焊接問題導致的返工,降低生產成本。

      簡化測試流程:堵孔后,PCB測試點(Test Points)更易定位,提升測試效率。

      實際應用場景示例

      消費電子:智能手機、平板電腦等高密度PCB,需堵孔以節省空間并提升信號質量。

      汽車電子:需滿足高溫、振動等嚴苛環境,堵孔可增強可靠性。

      航空航天:需通過極端環境測試,堵孔可防止PCB分層或短路。

      PCBA加工中堵上過孔的核心目的是通過物理或化學手段優化PCB的電氣性能、機械強度、熱管理能力和制造工藝,最終提升產品可靠性和生產效率。具體是否需要堵孔,需根據設計需求、成本預算和應用場景綜合評估。

      關于為什么PCBA加工要把過孔堵上?PCBA加工把過孔堵上的原因的知識點,想要了解更多的,可關注領卓PCBA,如有需要了解更多PCBA打樣、PCBA代工、PCBA加工的相關技術知識,歡迎留言獲取!
